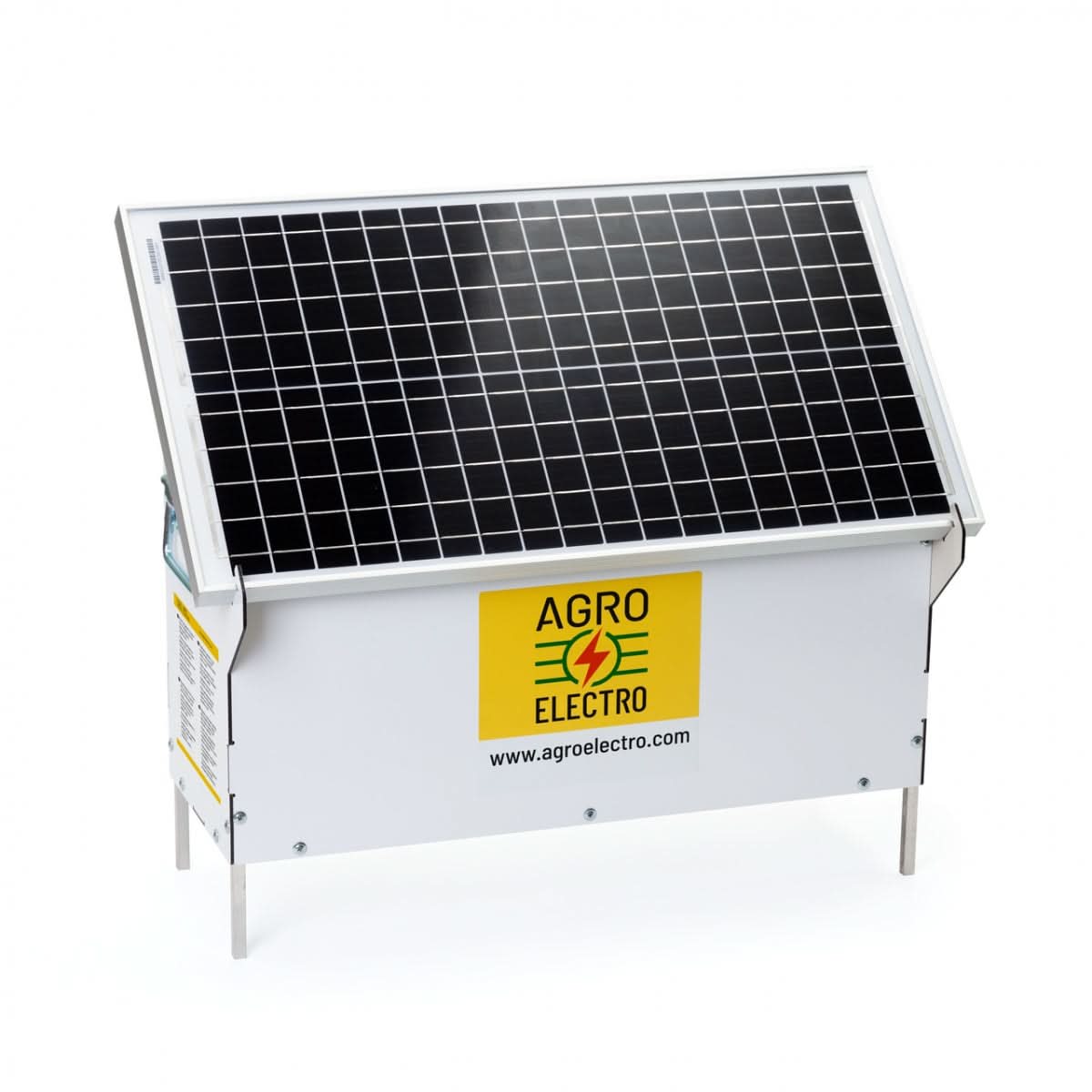

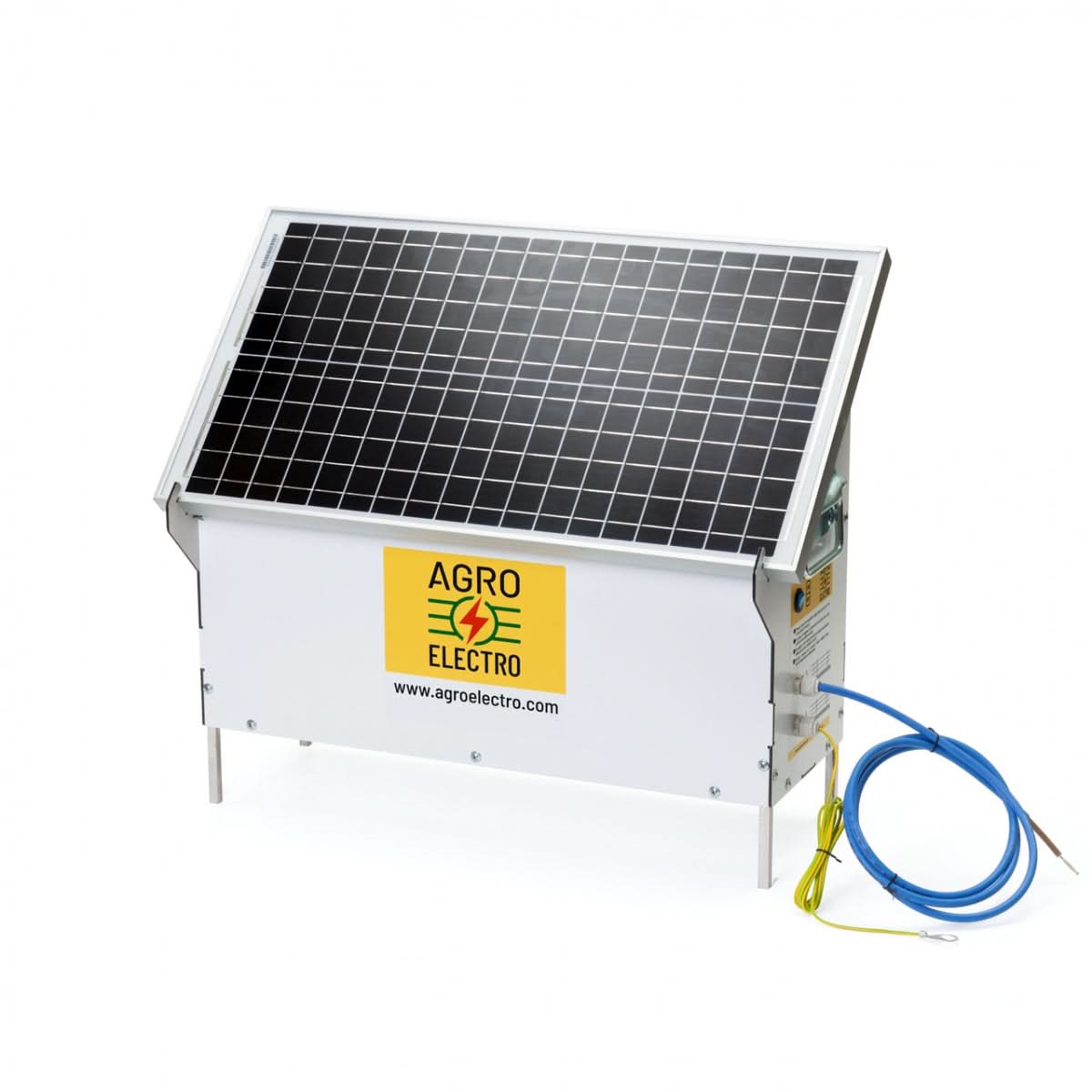

Sistem aparat gard electric (generator de impulsuri) DL 3200, cu panou solar 30 W, regulator de incarcare PWM 10 A, asamblat intr-o cutie dibond

Aparatul de gard electric compact DL 3200 este o solutie eficienta si sigura pentru electrificarea gardurilor temporare sau permanente in zone fara acces la reteaua de 230 V. Sistemul este complet asamblat intr-o cutie robusta si contine toate elementele necesare pentru functionare autonoma.

Atentie: Pachetul NU contine bara de impamantare si acumulatorul auto de 12 V.

Beneficii:

• Cutie robusta, rezistenta la umezeala (ploaie, zapada, stropi de apa).

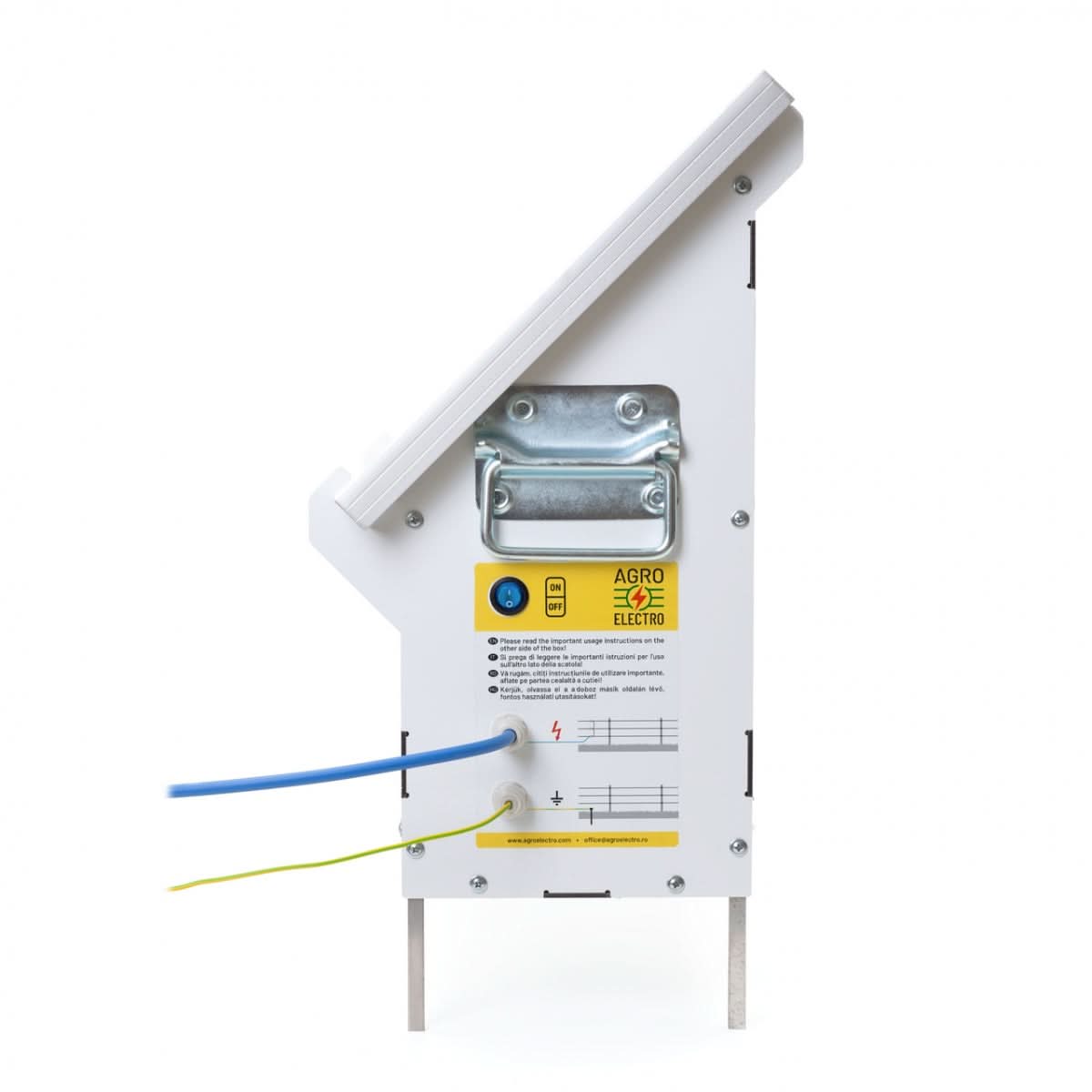

• Sistem prevazut cu comutator extern pentru pornire/oprire rapida fara deschiderea cutiei.

• Reincarcarea acumulatorului este asigurata continuu de panoul solar inclus.

• Protectie la supratensiune – sistemul include un circuit electronic care protejeaza impotriva tensiunii excesive in caz de deconectare accidentala a acumulatorului in conditii de soare puternic.

• Sistem usor de mutat si reasamblat pentru relocare rapida in cazul schimbarii gardului electric.

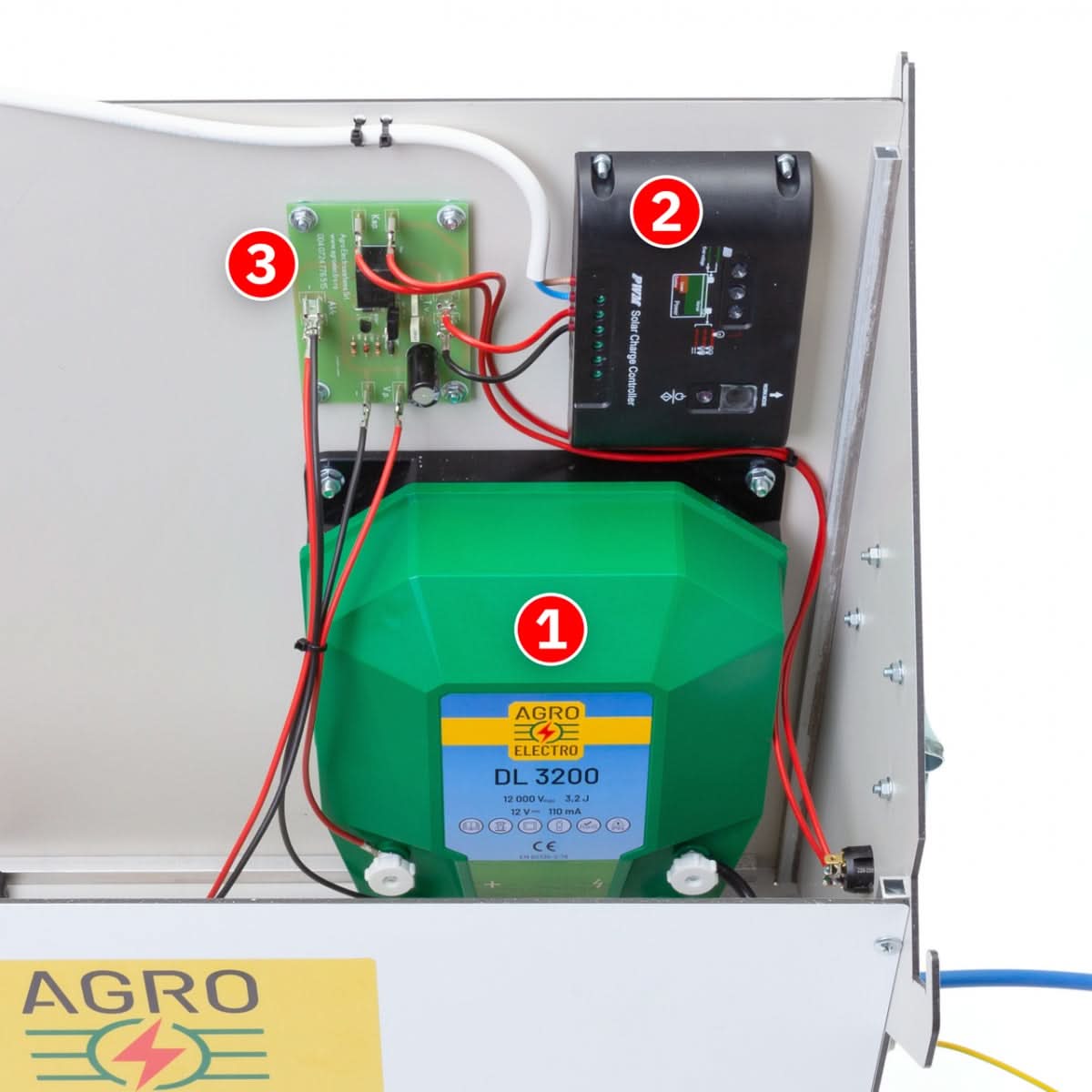

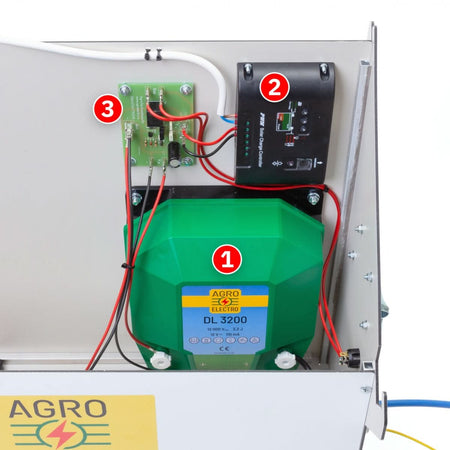

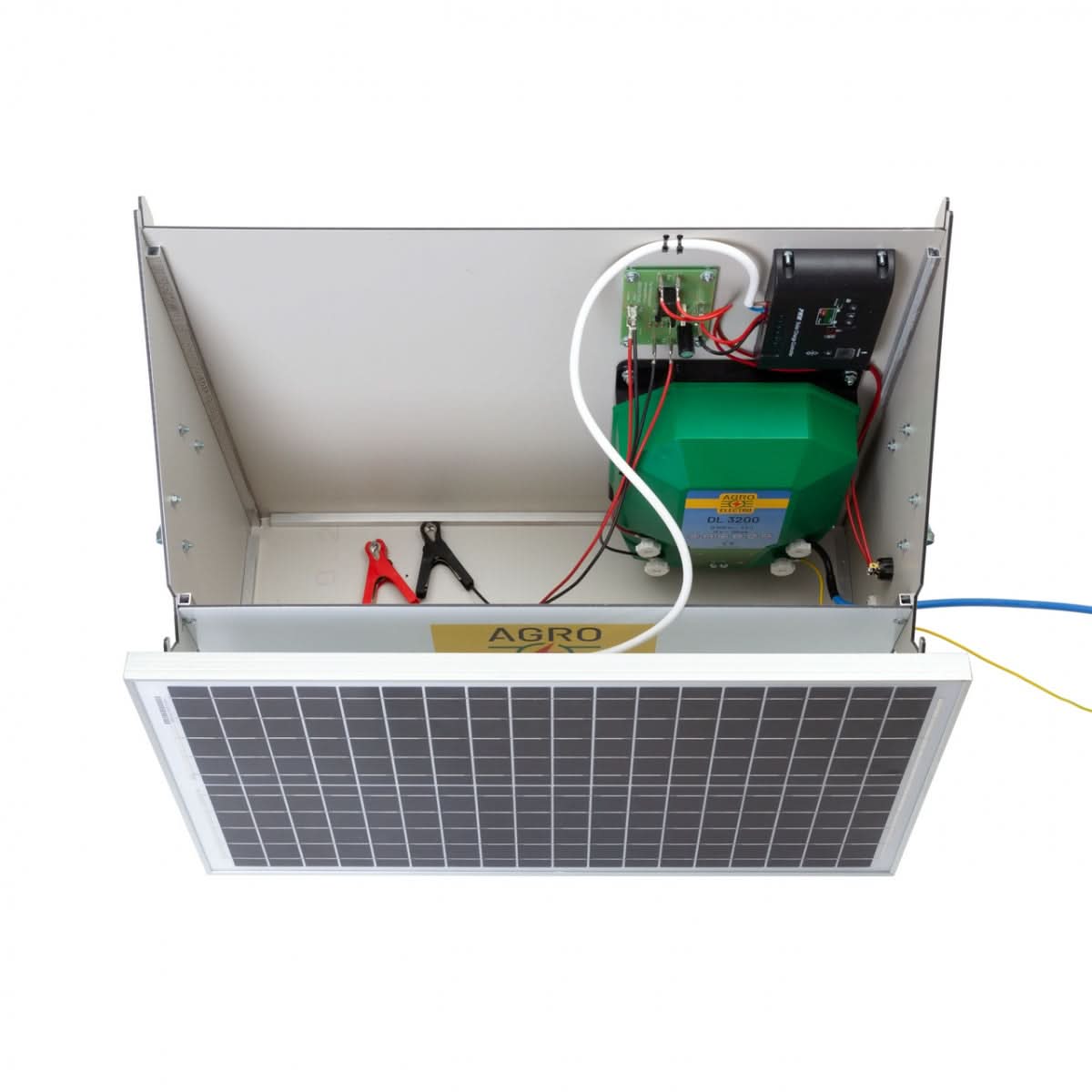

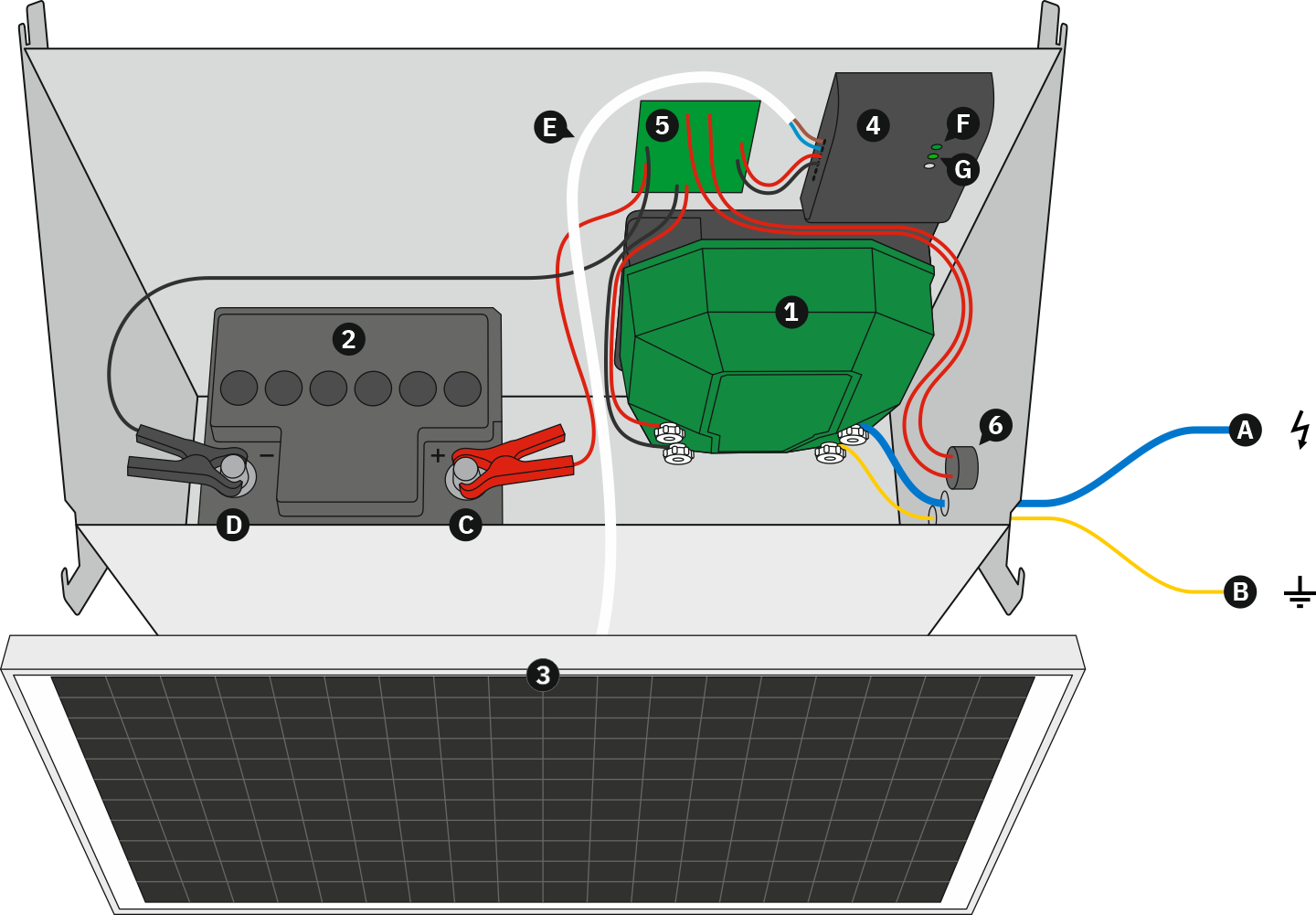

Elementele sistemului:

• Aparat de gard electric

• Acumulator (neinclus in pachet)

• Panou solar

• Regulator de incarcare

• Circuit protectie la supratensiune

• Comutator pornit/oprit aparat gard electric

• Cablu de iesire impuls (conexiune gard electric), 180 cm

• Cablu impamantare, 180 cm

• Clema pol pozitiv acumulator

• Clema pol negativ acumulator

• Cablu conexiune panou solar

• Indicator incarcare

• Indicator nivel incarcare

Instalare:

1. Montati cutia intr-un loc ferit de umbra, aproape de gardul electric, pe doi stalpi din lemn.

2. Orientati panoul solar spre sud, inclinat la 45 de grade si fixati-l cu suruburile incluse.

3. Creati impamantarea si conectati cablul de impamantare.

4. Legati cablul de iesire impuls la firele gardului electric printr-un conector.

Impamantarea:

• Pentru functionare corecta, sistemul are nevoie de o impamantare buna.

• Utilizati o bara metalica filetata M12 sau o bara metalica profil L pentru impamantare.

Acumulator:

• Utilizati un acumulator de 12 V (auto sau tip gel) cu o capacitate de minim 45 Ah.

• Acumulatorul NU este inclus in pachet.

• Conectati clemele tip crocodil astfel:

  • Clema rosie = borna pozitiva (+) de la acumulator

  • Clema neagra = borna negativa (–) de la acumulator

Intretinere si verificare:

• Curatati periodic panoul solar cu o carpa umeda pentru a preveni depunerile de praf si frunze care pot reduce eficienta incarcarii.

• Verificati frecvent gardul electric si eliminati vegetatia care se atinge de firele acestuia. Scurtcircuitele datorate cresterii vegetatiei pot reduce eficienta gardului electric

Specificatii generator de impulsuri:

• Tensiunea de alimentare: 12 V

• Consum: 110 mA

• Tensiunea maxima de iesire: 12000 V

• Tensiunea maxima de iesire pe o sarcina de 500 Ω: 7600 V

• Lungime maxima imprejmuire practica: 7000 m

• Energie maxima stocata: 4,16 Joule

• Energie maxima impuls: 3,2 Joule

• Clasa de protectie: II

• Grad protectie: IPX4

• Material cutie: Plastic

• Dimensiuni: 210 × 265 × 100 mm

• Greutate: 1,6 kg

Specificatii panou solar 30 W:

• Tip celule: Monocristalin

• Putere maxima: 30 W

• Vmp: 18,2 V

• Imp: 1,65 A

• VOC: 21,6 V

• ISC: 1,84 A

• Dimensiuni: 670 × 350 × 25 mm

Specificatii regulator de incarcare PWM 10 A:

• Putere: 10 A

• Detecteaza automat tensiunea de lucru: 12/24 V

• Incarcare egalizare voltaj: 12/24 V

• Incarcare boost voltaj: 14,4 V

• Incarcare float: 13,6 V

• Accepta cabluri de conexiune: 2,5 mm

• Greutate: 0,25 kg

• Dimensiuni: 14 × 9 × 3 cm

• Temperatura de functionare: –20...+60 C°

Sistem complet pentru imprejmuirea zonelor mari si protectia impotriva animalelor salbatice – usor de instalat, intretinut si utilizat!
