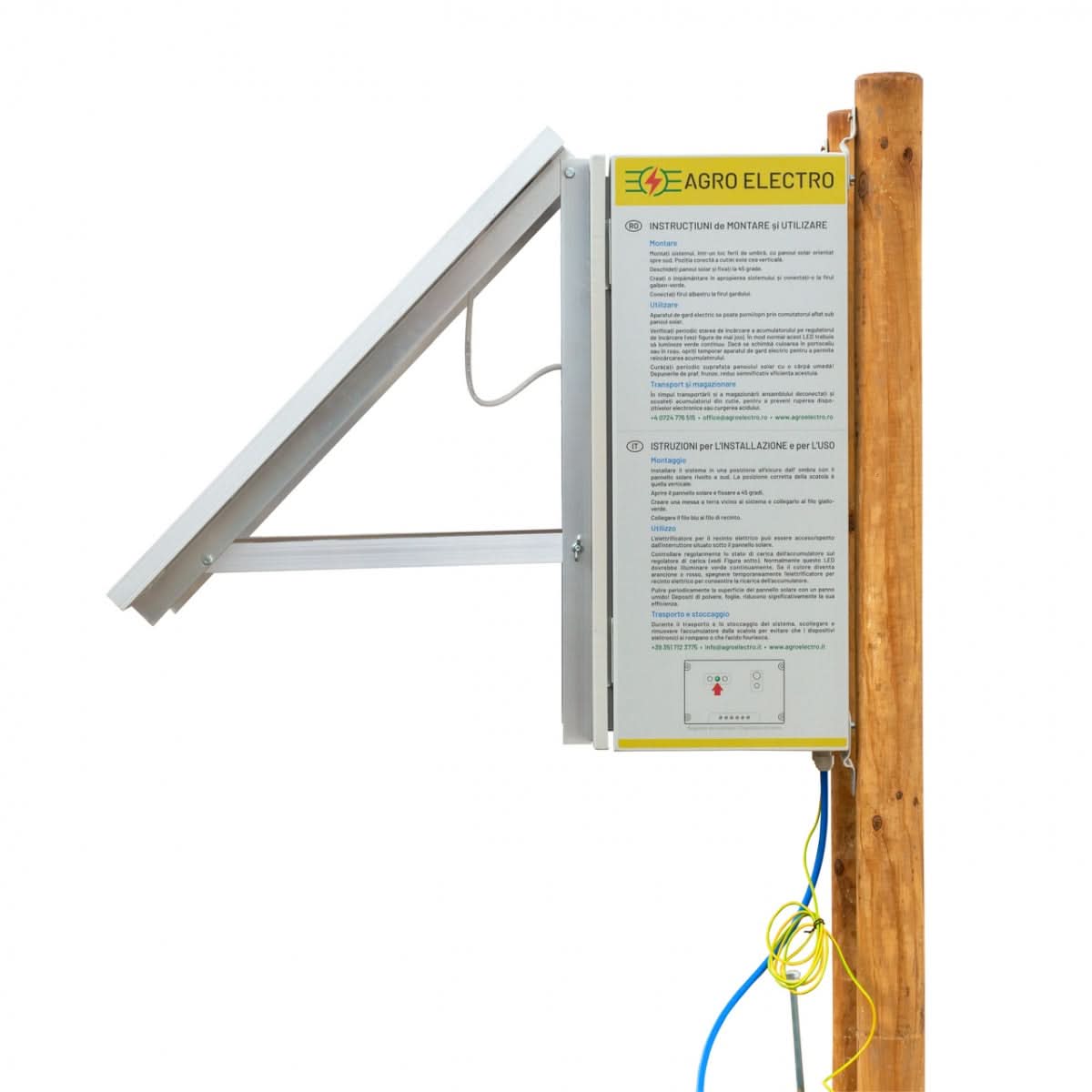

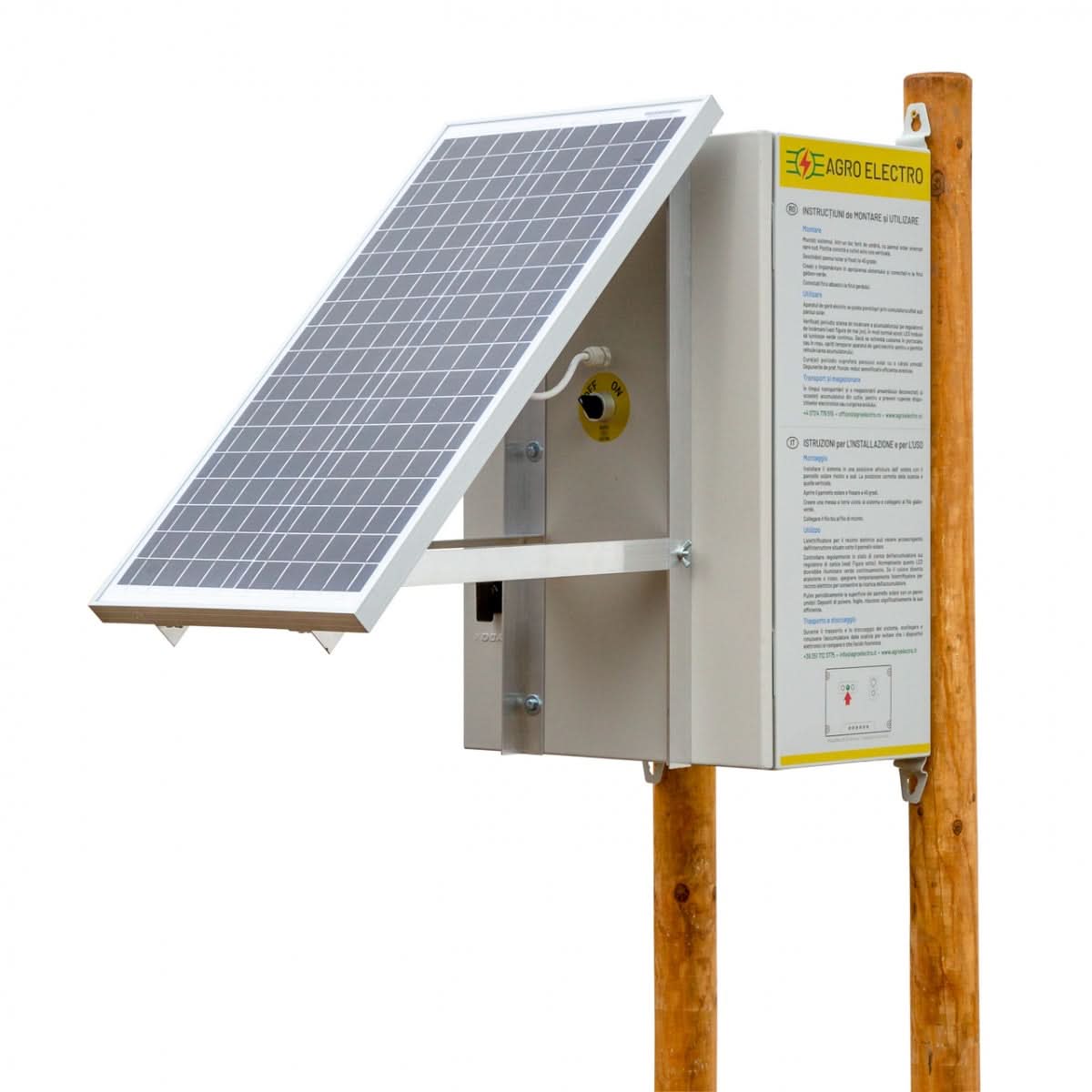

Sistem aparat gard electric (generator de impulsuri) DL 7200, cu panou solar 50 W, regulator de incarcare PWM 10 A, asamblat intr-o cutie metalica

Aparatul de gard electric compact DL 7200 este o solutie eficienta si sigura pentru electrificarea gardurilor temporare sau permanente in zone fara acces la reteaua de 230 V. Acest sistem este complet asamblat intr-o cutie metalica si contine toate componentele necesare pentru a functiona independent de reteaua electrica.

Atentie: Pachetul NU contine bara de impamantare si acumulatorul auto de 12 V.

Beneficii:

• Cutie metalica robusta, rezistenta la umezeala (ploaie, zapada, stropi de apa). Cutia se poate inchide.

• Cutia previne patrunderea insectelor si animalelor mici care pot deteriora aparatura prin scurtcircuite.

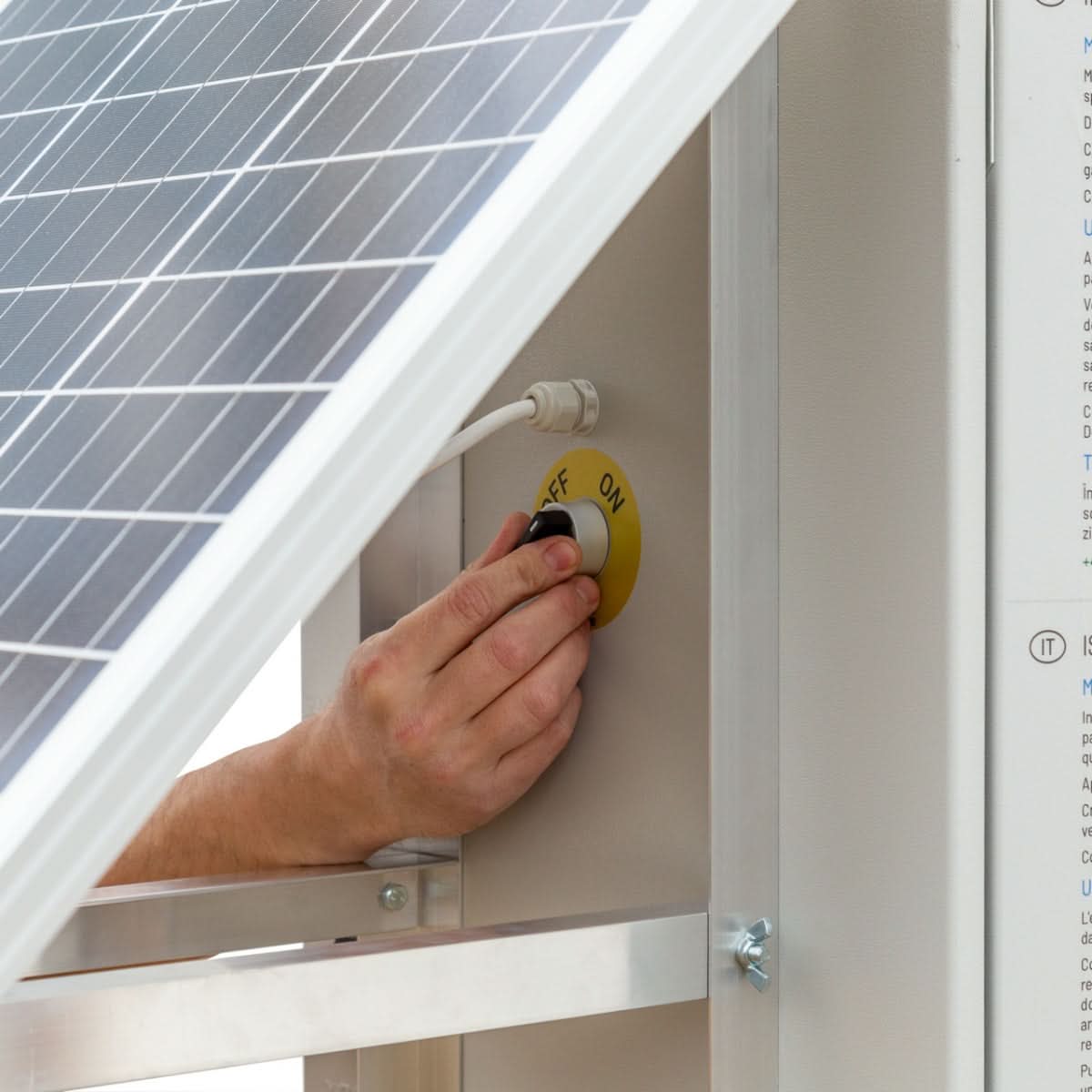

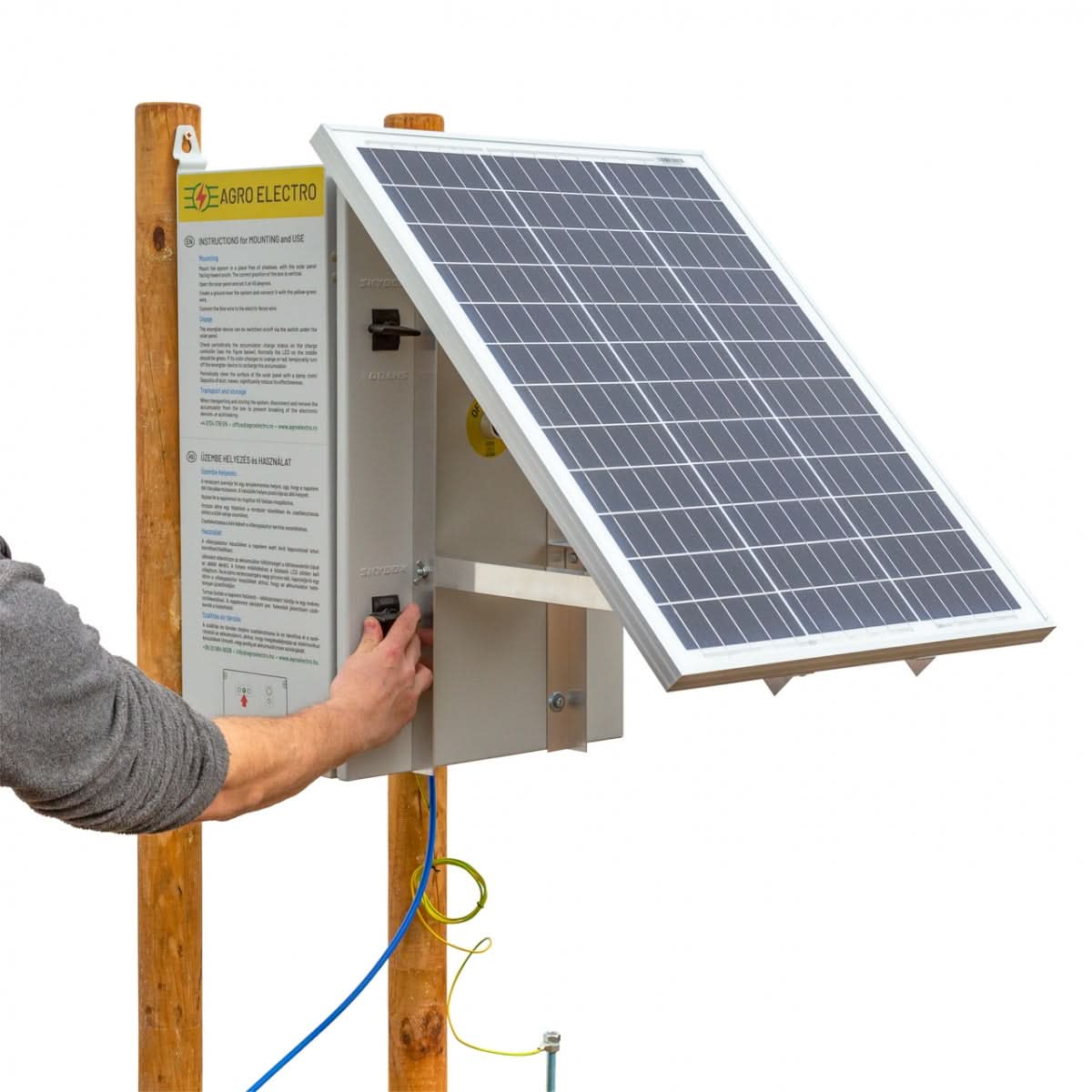

• Sistem prevazut cu comutator ascuns sub panoul solar, pentru pornire/oprire usoara fara a deschide cutia.

• Reincarcarea acumulatorului este asigurata continuu de panoul solar inclus.

• Protectie la supratensiune – un circuit electronic protejeaza aparatul impotriva tensiunii excesive cauzate de deconectarea accidentala a acumulatorului in conditii de soare puternic.

• Mutarea sistemului este usoara, reasamblarea intr-un alt loc fiind simpla si rapida.

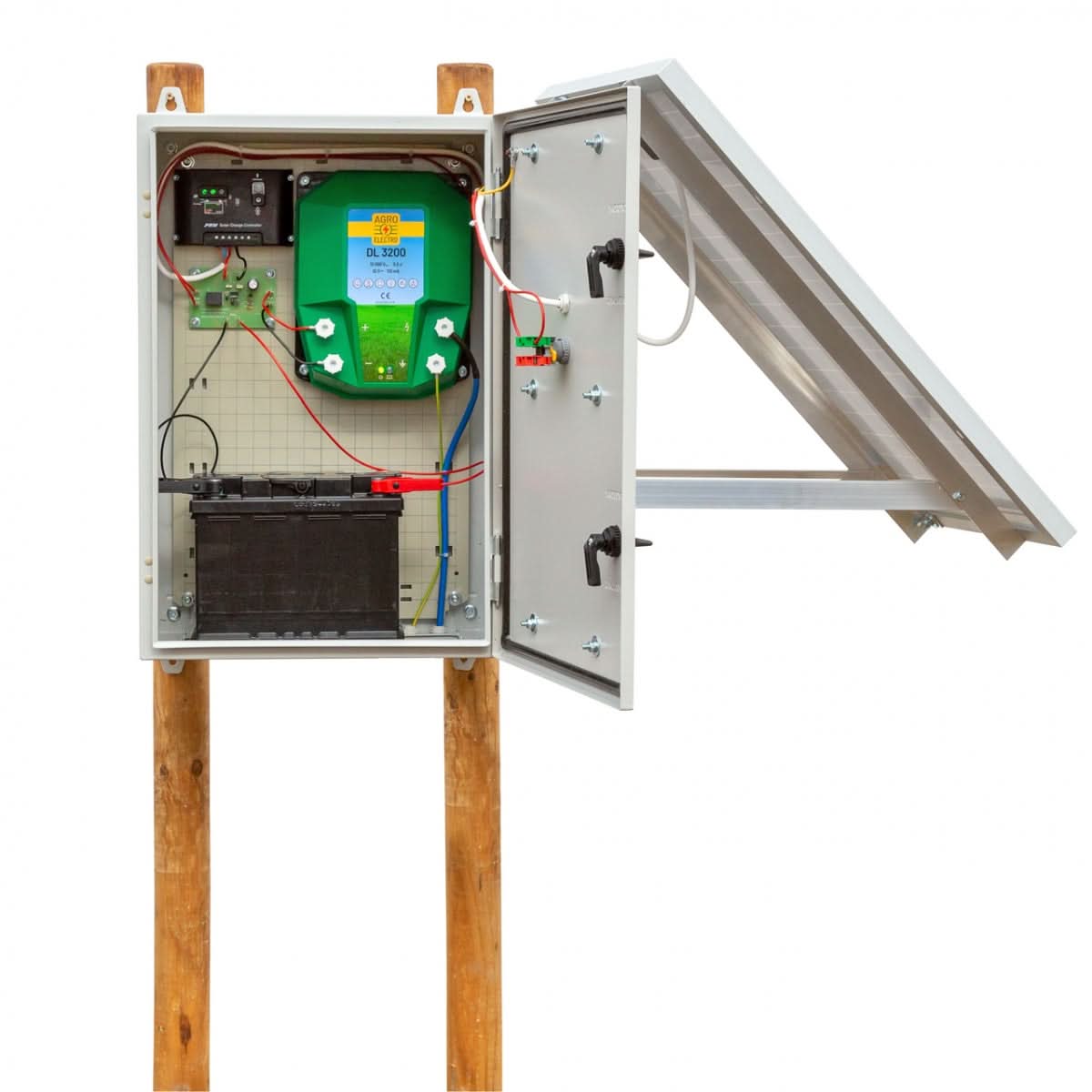

Elementele sistemului:

• Aparat de gard electric

• Regulator de incarcare

• Protectie supratensiune

• Acumulator (neinclus in pachet)

• Panou solar

• Cablu conexiune gard electric – 150 cm

• Cablu impamantare – 150 cm

• LED indicator incarcare

• LED indicator nivel incarcare

• Clema pol pozitiv acumulator

• Clema pol negativ acumulator

• Comutator pornit/oprit

• Yala cutie metalica

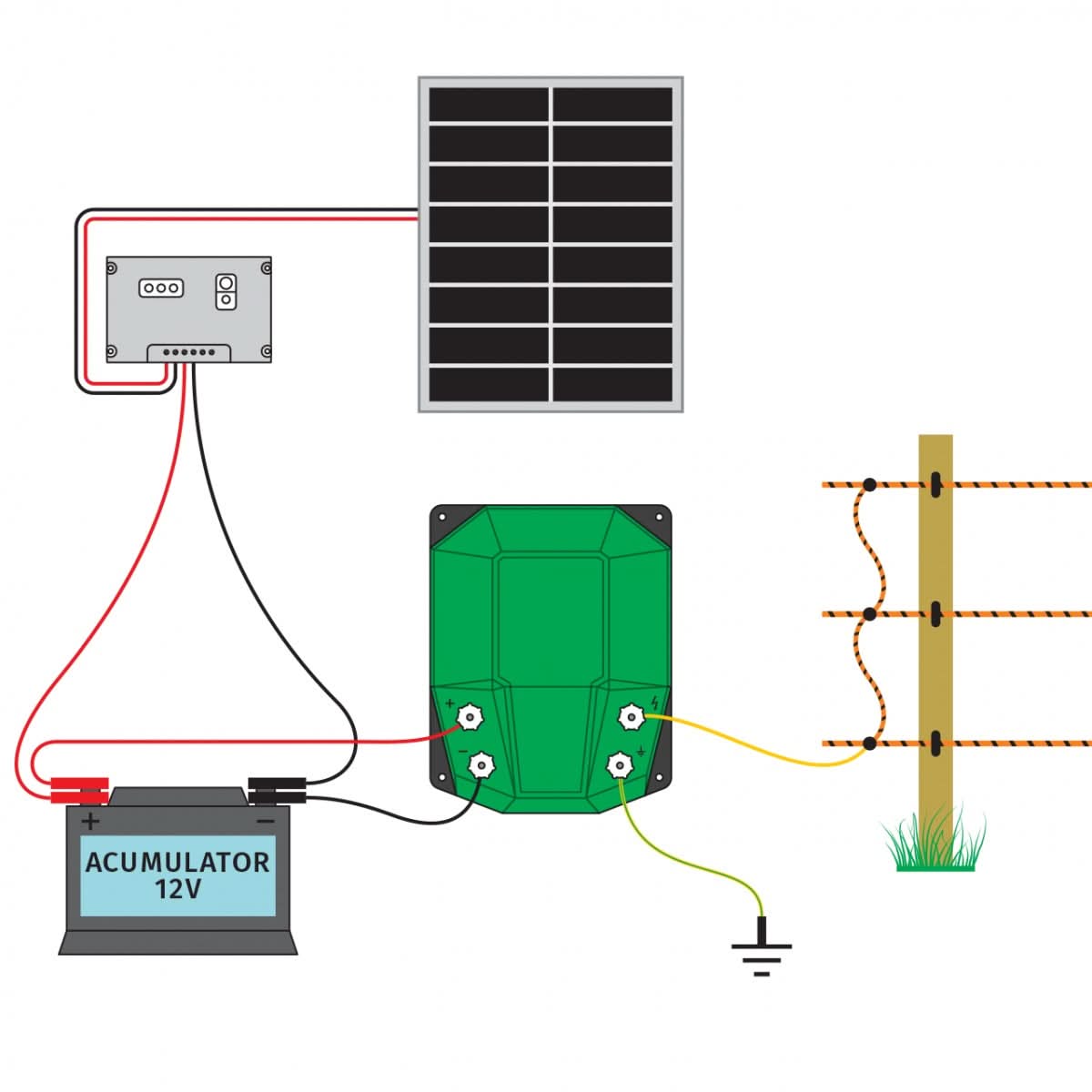

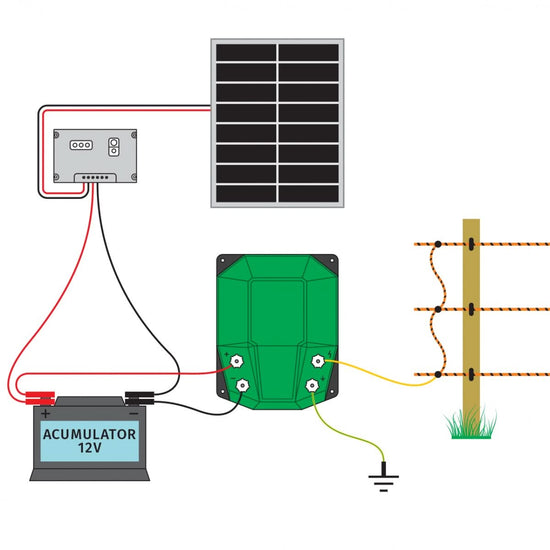

Instalare:

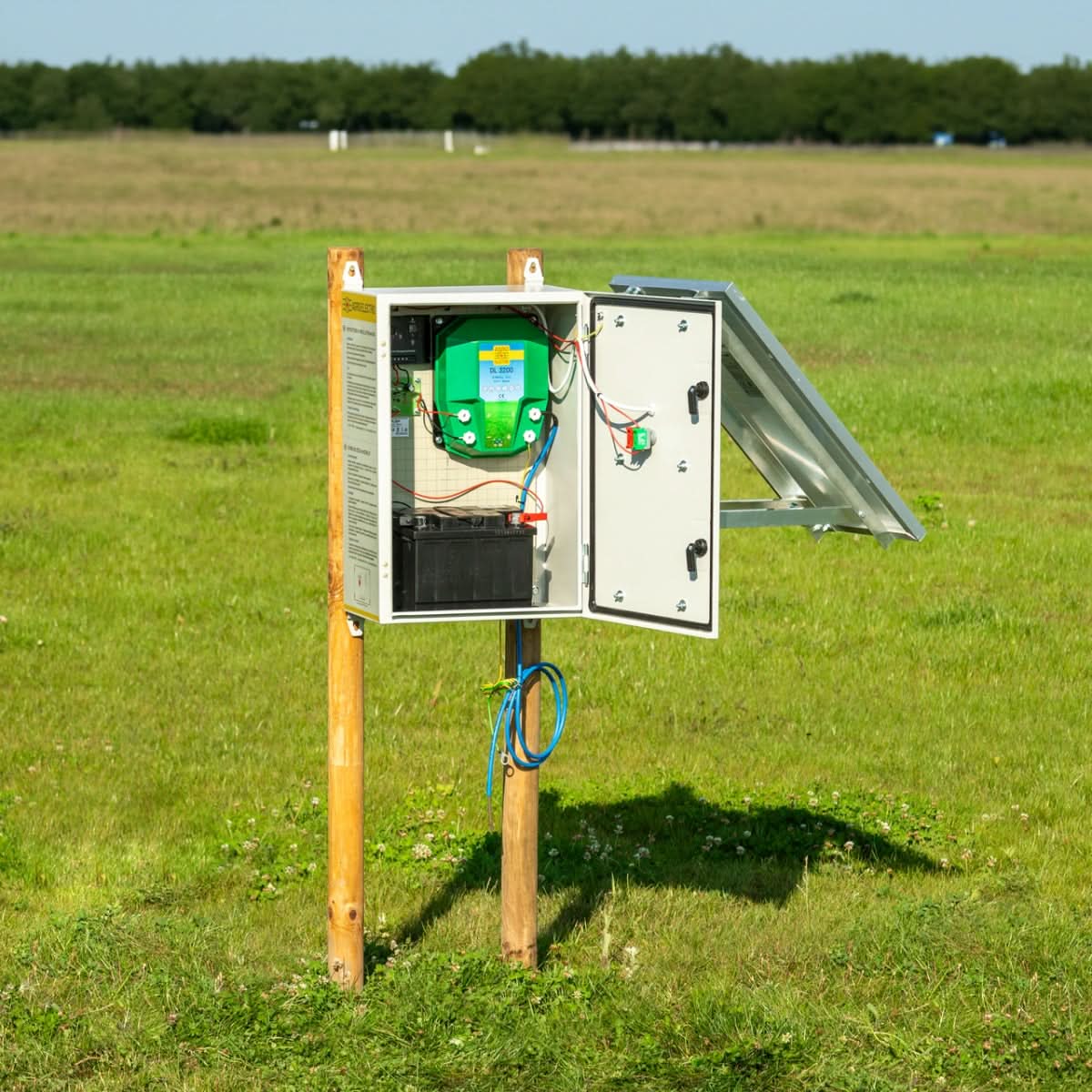

1. Montati cutia intr-un loc ferit de umbra, aproape de gardul electric, pe doi stalpi de lemn.

2. Orientati panoul solar spre sud, inclinat la 45 de grade si fixati-l cu suruburile incluse.

3. Creati impamantarea si conectati cablul de impamantare.

4. Legati cablul albastru la firele gardului electric printr-un conector.

Impamantarea:

• Pentru o functionare corecta, sistemul are nevoie de o impamantare buna.

• Utilizati o bara metalica filetata M12 sau o bara metalica profil L pentru impamantare.

Acumulator:

• Utilizati un acumulator de 12 V (auto sau tip gel) cu o capacitate de minim 45 Ah si maxim 100 Ah.

• Acumulatorul NU este inclus in pachet.

• Conectati clemele tip crocodil astfel:

  • Clema rosie = borna pozitiva (+) de la acumulator

  • Clema neagra = borna negativa (–) de la acumulator

Intretinere si verificare:

• Curatati periodic panoul solar cu o carpa umeda pentru a preveni depunerile de praf si frunze care pot reduce eficienta incarcarii.

• Verificati frecvent gardul electric si eliminati vegetatia care se atinge de firele acestuia. Scurtcircuitele datorate cresterii vegetatiei pot reduce eficienta gardului electric.

Specificatii generator de impulsuri:

• Tensiunea de alimentare: 12 V

• Consum: 300 mA

• Tensiunea maxima de iesire: 12000 V

• Tensiunea maxima de iesire pe o sarcina de 500 Ω: 9700 V

• Lungime maxima imprejmuire practica: 25000 m

• Energie maxima stocata: 9,36 Joule

• Energie maxima impuls: 7,2 Joule

• Clasa de protectie: II

• Grad protectie: IPX4

• Material cutie: Plastic

• Dimensiuni: 210 × 265 × 100 mm

• Greutate: 2,45 kg

Specificatii panou solar 50 W:

• Tip celule: Monocristalin

• Putere maxima: 55 W

• Vmp: 18,4 V

• Imp: 2,99 A

• VOC: 21,8 V

• ISC: 3,33 A

• Dimensiuni: 670 × 540 × 25 mm

Specificatii regulator de incarcare PWM 10 A:

• Putere: 10 A

• Detecteaza automat tensiunea de lucru: 12/24 V

• Incarcare egalizare voltaj: 12/24 V

• Incarcare boost voltaj: 14,4 V

• Incarcare float: 13,6 V

• Accepta cabluri de conexiune: 2,5 mm

• Greutate: 0,25 kg

• Dimensiuni: 14 × 9 × 3 cm

• Temperatura de functionare: –20...+60 C°

Sistem complet pentru imprejmuirea zonelor mari si protectia impotriva animalelor salbatice – usor de instalat, intretinut si utilizat!
