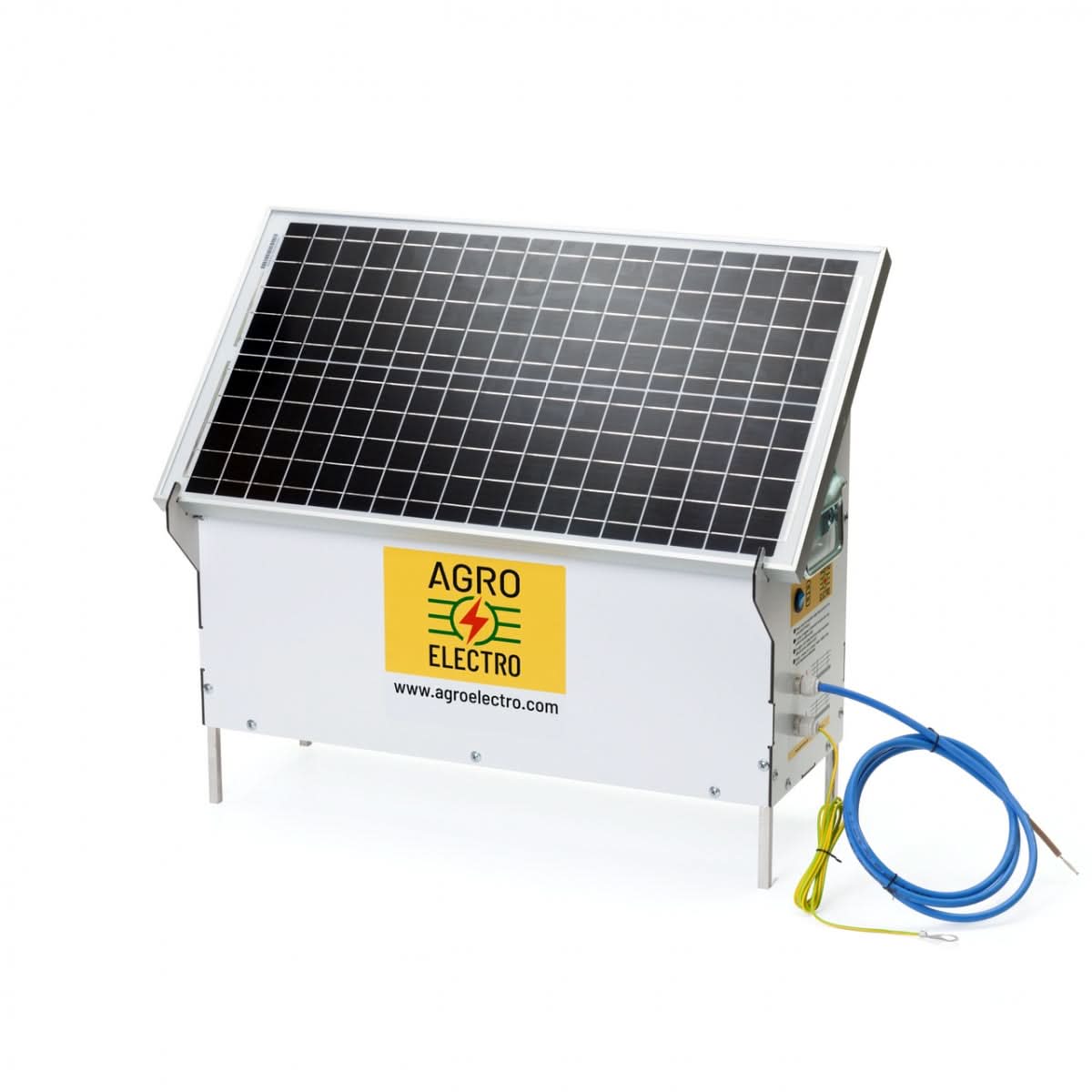

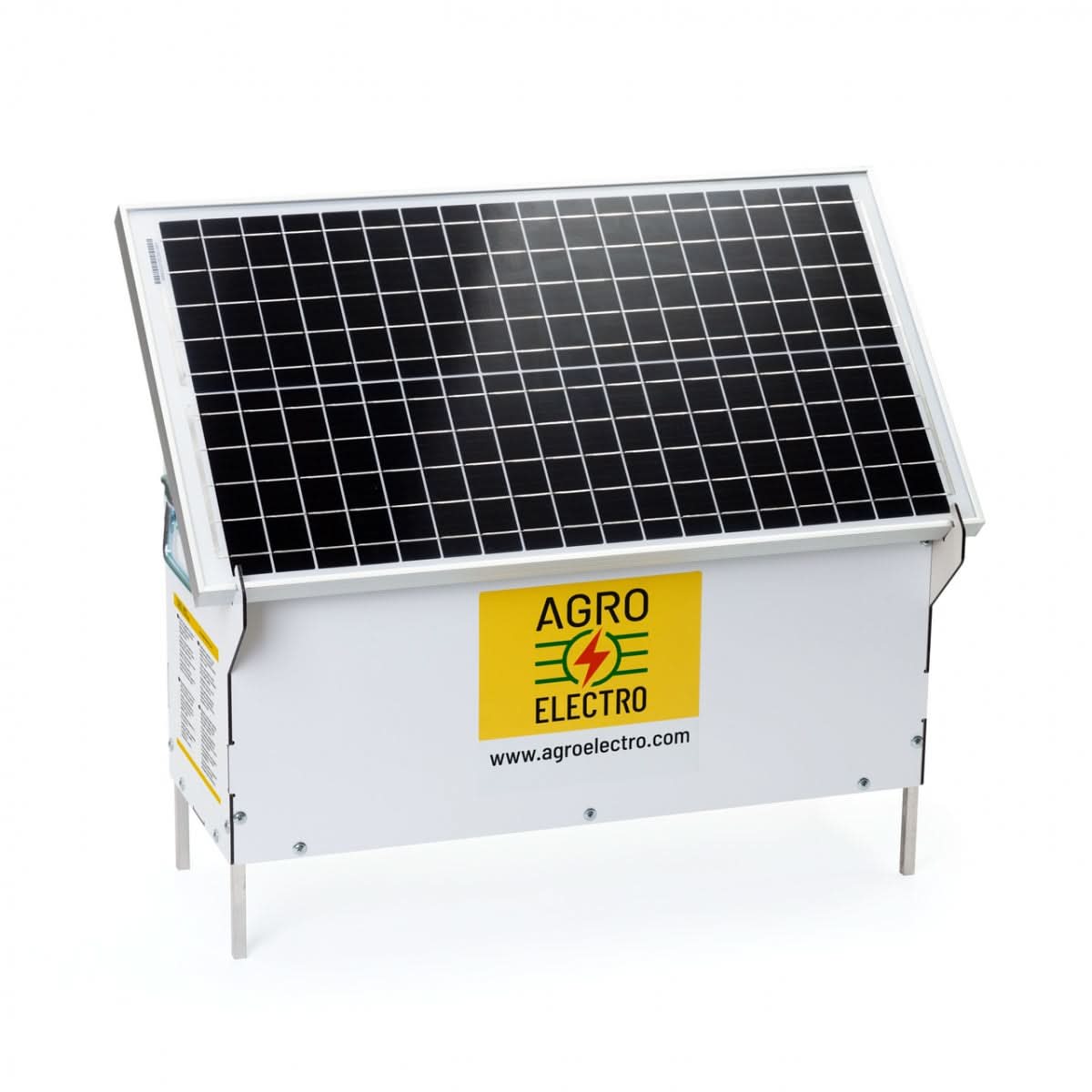

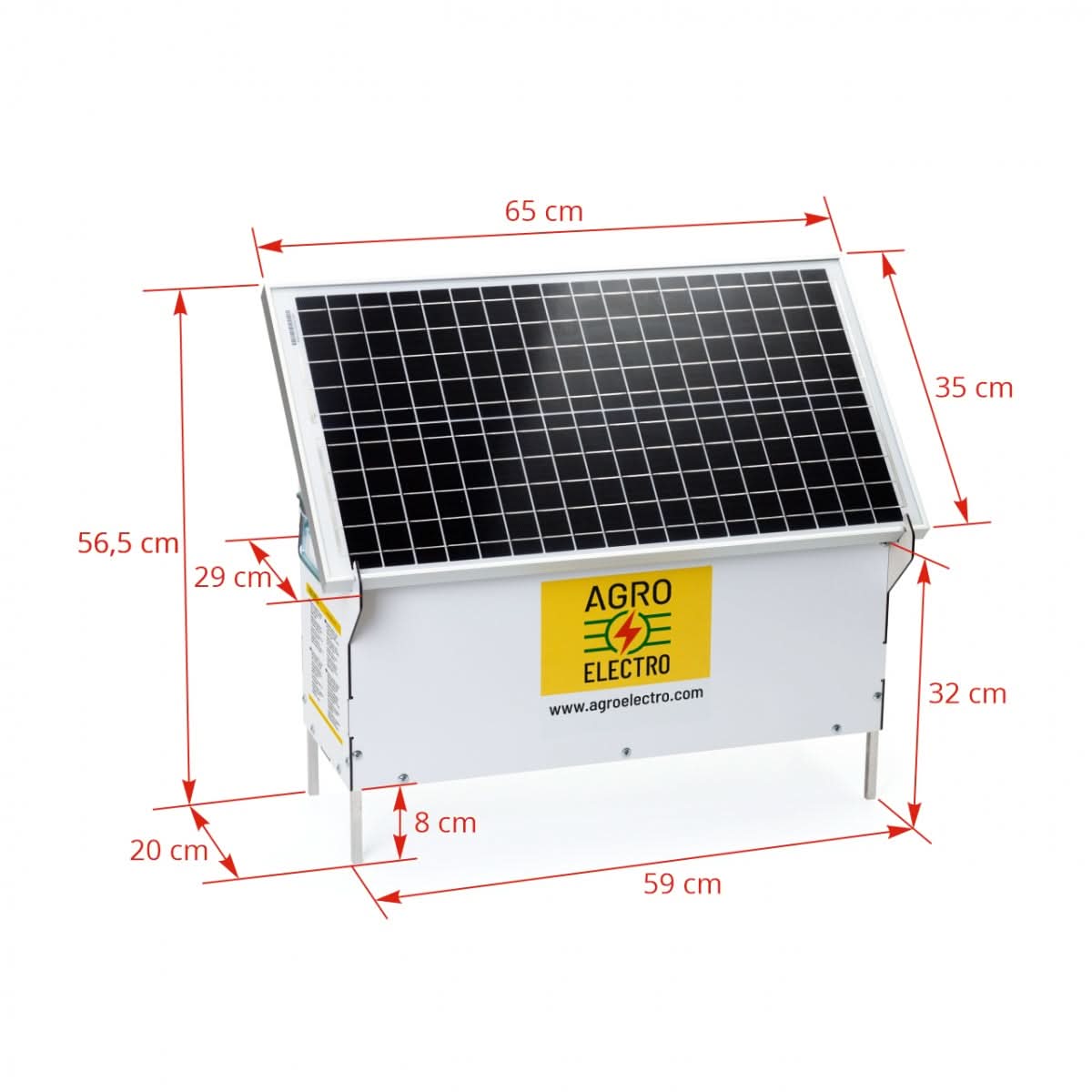

Sistem aparat gard electric (generator de impulsuri) DL 4500, cu panou solar 30 W, regulator de incarcare PWM 10 A, asamblat intr-o cutie dibond

Detalii:

Aparatul de gard electric compact este o solutie comoda si sigura pentru electrificarea gardurilor electrice temporare sau permanente, in zonele unde nu exista acces la reteaua de 230 V.

Sistemul poate sa functioneze autonom chiar ani de zile, necesitand interventii minore, cum ar fi verificari legate de buna functionare a acumulatorului, curatarea periodica a panoului solar si intretinerea traseului gardului electric.

Sistemul este complet asamblat intr-o cutie si contine toate elementele necesare pentru a functiona independent de reteaua electrica de 230 V.

Beneficii

• Cutie robusta, rezistenta la umezeala (ploaie, zapada, stropi de apa)

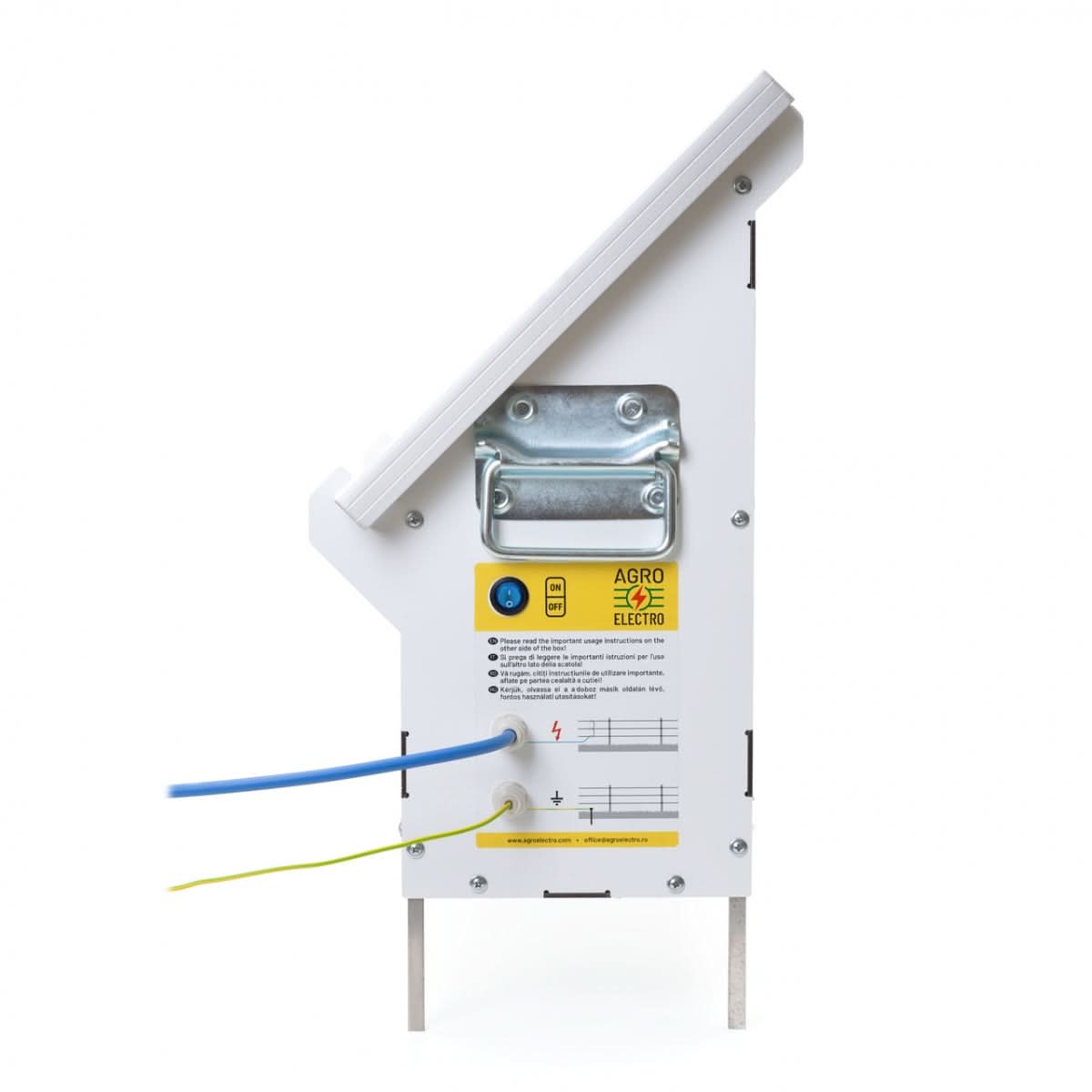

• In partea exterioara, sistemul este prevazut cu un comutator prin care se poate porni/opri cu usurinta aparatul de gard electric, fara sa fie nevoie de deschiderea cutiei

• Reincarcarea acumulatorului este asigurata de panoul solar in mod continuu

• Protectie la supratensiune – deconectarea acumulatorului in vreme de soare plin poate cauza cresterea tensiunii generate de panoul solar, ceea ce poate deteriora aparatul de gard electric. Cutia include un circuit electronic aditional care protejeaza impotriva acestui incident

• Mutarea sistemului (in scopul mutarii gardului electric temporar) este foarte usoara, reasamblarea intr-un alt loc este foarte simpla

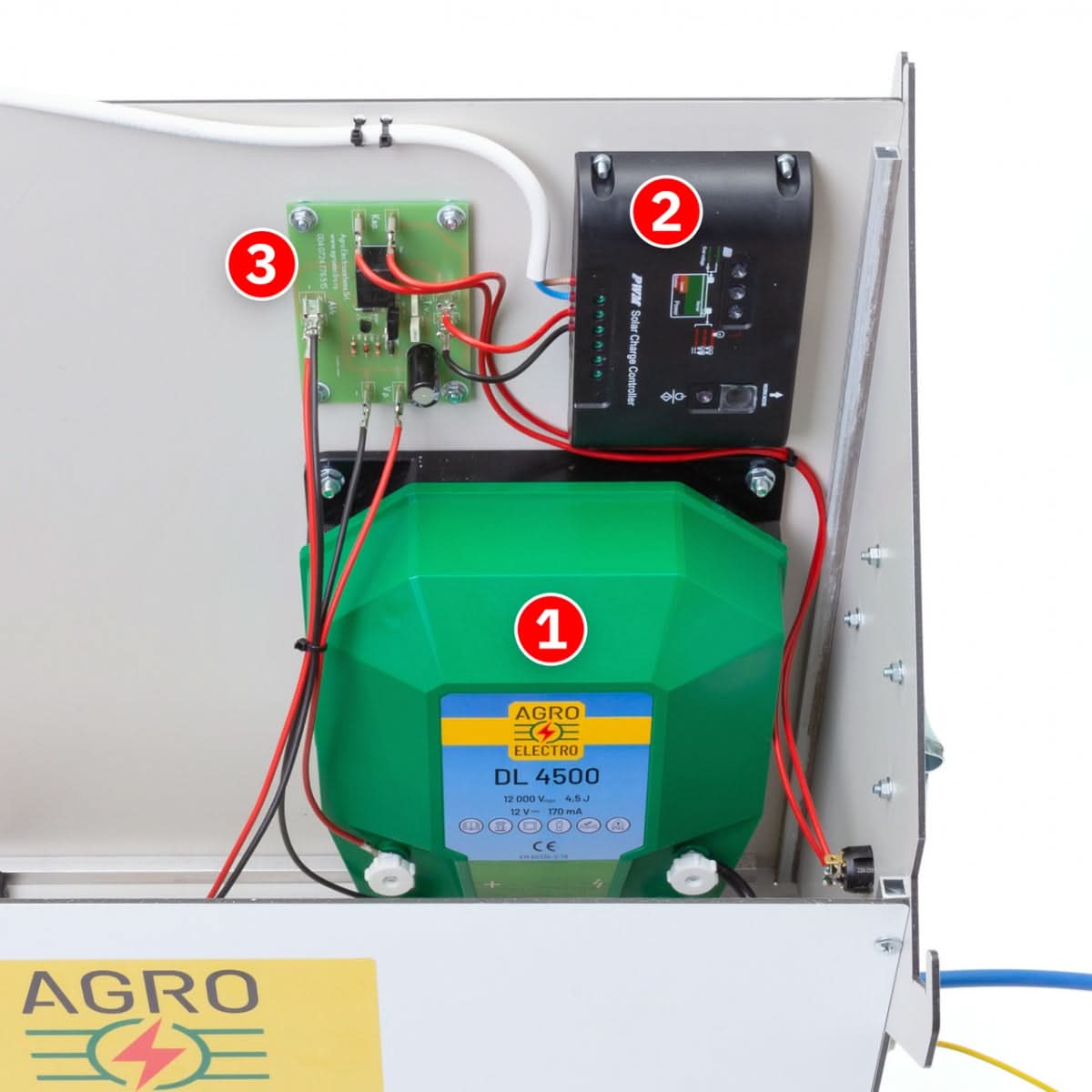

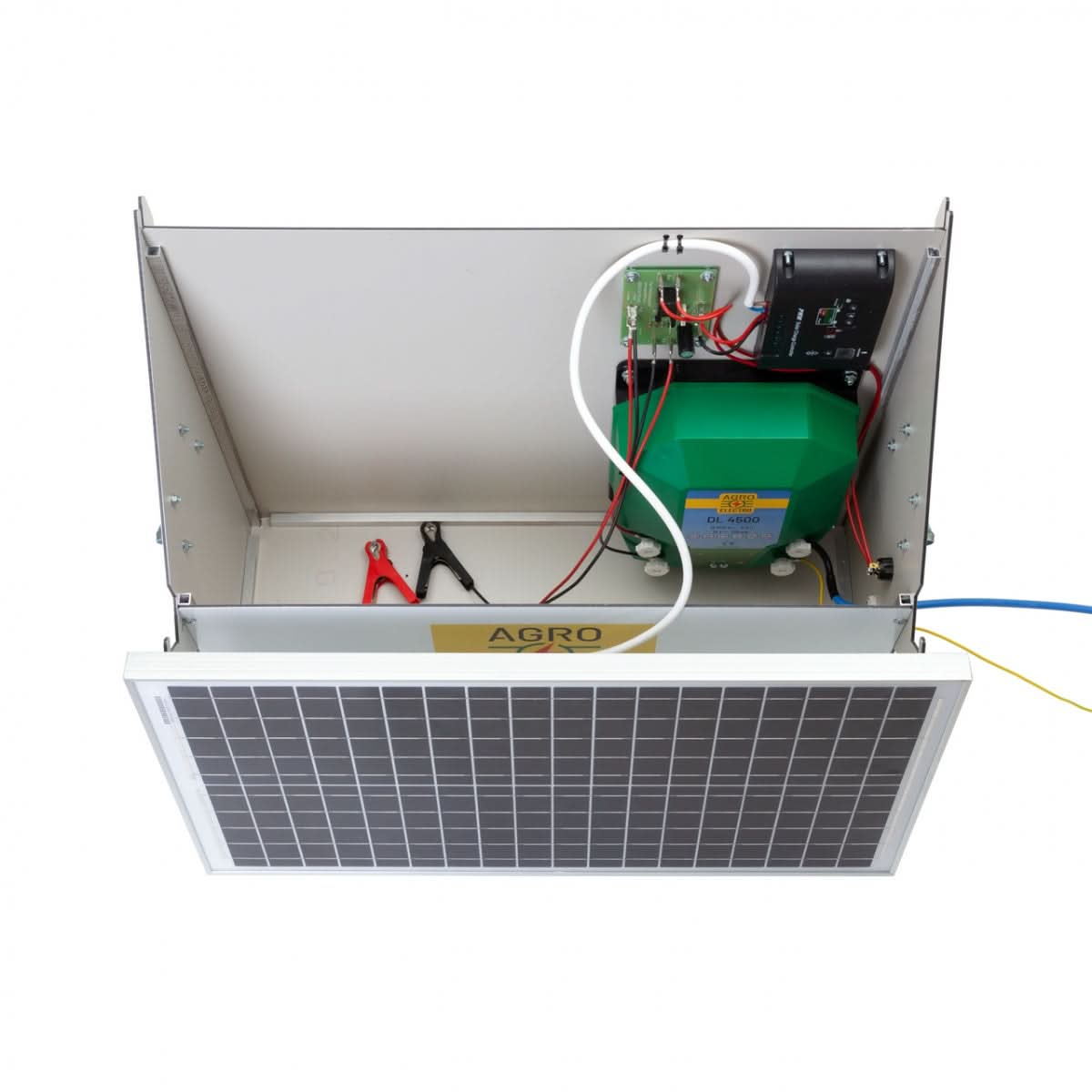

Elementele sistemului

• Aparat de gard electric

• Acumulator (neinclus in pachet)

• Panou solar

• Regulator de incarcare

• Circuit protectie la supratensiune

• Comutator pornit/oprit aparat gard electric

• Cablu de iesire impuls (conexiune gard electric), 180 cm

• Cablu impamantare, 180 cm

• Clema pol pozitiv acumulator

• Clema pol negativ acumulator

• Cablu conexiune panou solar

• Indicator de incarcare

• Indicator nivel incarcare

Instalare

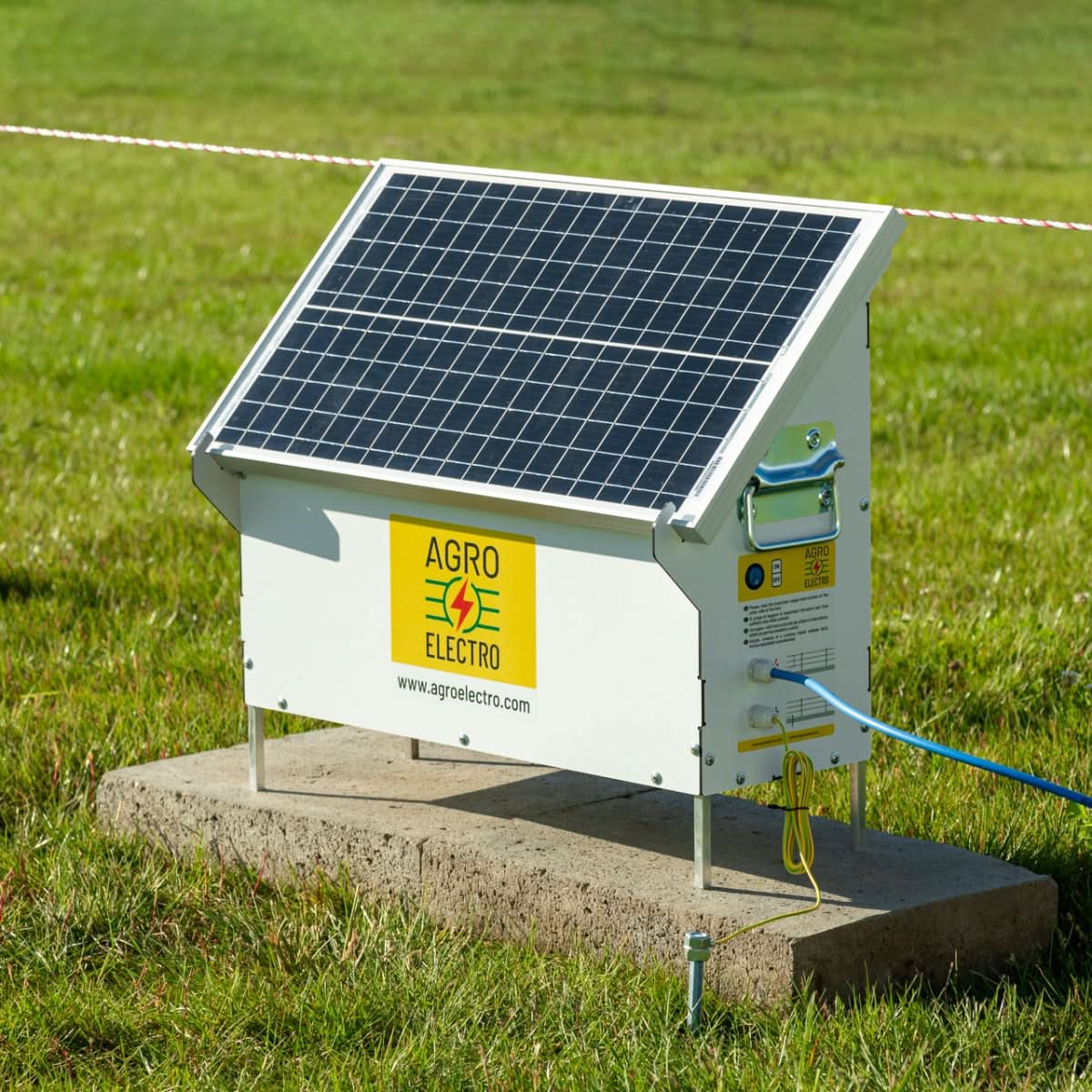

Cutia se monteaza intr-un loc ferit de umbra, in apropierea gardului electric, astfel incat panoul solar sa fie orientat spre sud. Creati impamantarea, legati cablul de impamantare la aceasta, dupa care legati cablul de iesire la firele gardului electric printr-un conector.

Impamantarea
Pentru o functionare corecta, sistemul are nevoie de o impamantare buna. Pentru impamantare se poate utiliza o bara metalica filetata M12 sau o bara metalica profil L.

Acumulatorul
Pentru stocarea energiei utilizati un acumulator de 12 V (acumulator auto cu acid, sau de tip gel). Atentie, acumulatorul nu este inclus in pachet! Nu utilizati acumulator de tip Ni-MH, sau Li-ion!

Utilizati un acumulator cu capacitatea de cel putin 45 Ah. Capacitatea maxima este determinata de dimensiunea care incape in cutia sistemului.

Acumulatorul se conecteaza cu clemele de tip crocodil:

• Clema rosie = borna pozitiva (+) de la acumulator

• Clema neagra = borna negativa (–) de la acumulator

Intretinere si verificare
Desi sistemul poate sa functioneze autonom luni, sau chiar ani de zile, veti avea nevoie de intretinerea periodica.

• Curatati periodic suprafata panoului solar cu o carpa umeda! Depunerile de praf, frunze, reduc semnificativ eficienta acestuia, ceea ce poate cauza descarcarea rapida a acumulatorului

• Verificati frecvent intregul gard electric si eliminati vegetatia care se atinge de firele acestuia. Scurtcircuitele datorite cresterii vegetatiei reduc semnificativ eficienta gardului electric

Specificatii generator de impulsuri

• Tensiunea de alimentare: 12 V

• Consum: 170 mA

• Tensiunea maxima de iesire: 12000 V

• Tensiunea maxima de iesire pe o sarcina de 500 Ω: 8900 V

• Lungime maxima imprejmuire practica: 12000 m

• Energie maxima stocata: 5,85 Joule

• Energie maxima impuls: 4,5 Joule

• Clasa de protectie: II

• Grad protectie: IPX4

• Material cutie: Plastic

• Dimensiuni: 210 × 265 × 100 mm

• Greutate: 1,76 kg

Specificatii panou solar 30 W

• Tip celule: Monocristalin

• Putere maxima: 30 W

• Vmp: 18,2 V

• Imp: 1,65 A

• VOC: 21,6 V

• ISC: 1,84 A

• Dimensiuni: 670 × 350 × 25 mm

Specificatii regulator de incarcare PWM 10 A

• Putere: 10 A

• Detecteaza automat tensiunea de lucru: 12/24 V

• Incarcare egalizare voltaj: 12/24 V

• Incarcare boost voltaj: 14,4 V

• Incarcare float: 13,6 V

• Accepta cabluri de conexiune: 2,5 mm

• Greutate: 0,25 kg

• Dimensiuni: 14 × 9 × 3 cm

• Temperatura de functionare: –20...+60 C°

Atentie: pachetul nu contine bara de impamantare si acumulatorul auto de 12 V!
